購買工業內窺鏡選哪種圖像傳感器好？CCD還是CMOS
工業內窺鏡是直觀檢查產品和設備內部情況的無損檢測工具，其攝像頭的核心組件是圖像傳感器，主要有 CCD 和 CMOS 兩種，從成像清晰度和檢測質量的角度出發，購買采用 CCD 圖像傳感器的工業內窺鏡更為明智。
CCD 即 Charge-coupled Device 的縮寫，中文為感光耦合組件，又稱電荷耦合器件。CMOS 即 Complementary Metal Oxide Semiconductor 的縮寫，中文為互補金屬氧化物半導體。兩者都包含大量的像素單元，都能夠?qū)⒉杉瘓D像的光信號轉變成電信號，但是兩者在成像質量和生產成本等方面存在較大差異。
一、圖像質量：
CCD 圖像傳感器以行為單位的電荷傳輸和放大轉換方式，保證了輸出信號的一致性很高。而 CMOS 圖像傳感器的每個像素單元各自執行放大和電荷電壓轉換操作，信號輸出的一致性較差。單元結構以及電荷傳輸和處理方式的差異，使得 CCD 圖像傳感器的成像效果有很多優點：清晰、細膩、純凈、色彩還原好，特別是在低光照條件下依然可以清晰成像。
二、生產成本：
為了實現清晰成像，CCD 圖像傳感器采用的電荷傳遞以及以行為單位統一放大的工作方式，額外增加了對傳輸信道的高要求，導致CCD圖像傳感器生產成本高、良品率低。也就是說，CCD 圖像傳感器出色的成像能力是以復雜的生產工藝和成品率低為代價的，這造成了采用 CCD 圖像傳感器的電子設備比采用CMOS圖像傳感器的電子設備價格貴的實際情況。
基于上述原因，對于大規模生產的消費類電子產品的廠商來說，價格低廉的 CMOS 圖像傳感器更具優勢，正如我們所看到的市場上很多家用數碼相機和智能手機的攝像頭都是 CMOS 圖像傳感器一樣。但同時我們也不應該忽略，在專業攝影、科學觀測、醫學影像、工業檢測等領域，使用更多的依然是 CCD 圖像傳感器，因?yàn)檫@些領域更看重的是：卓越的成像質量。
同理，對于工業內窺鏡的應用來說，由于檢測人員難以直接看到被檢測物體內部情況，只能依靠?jī)?nèi)窺檢測圖像對被檢測物體的內部缺陷、使用壽命、以及后續的維修措施等做出準確的評估與決策。特別是在航空發動機孔探這樣的應用中，內窺檢測圖像的清晰度以及在此基礎上做出的研判，會對更換航空發動機這樣的重大決策產生重要影響。
因此，圖像傳感器能否在缺乏環境光的內窺檢測條件下，提供清晰、細膩、色彩還原度高的檢測圖像，對提高檢測效率和檢測質量來說，至關重要！采用 CCD 圖像傳感器的工業內窺鏡顯然更勝一籌。

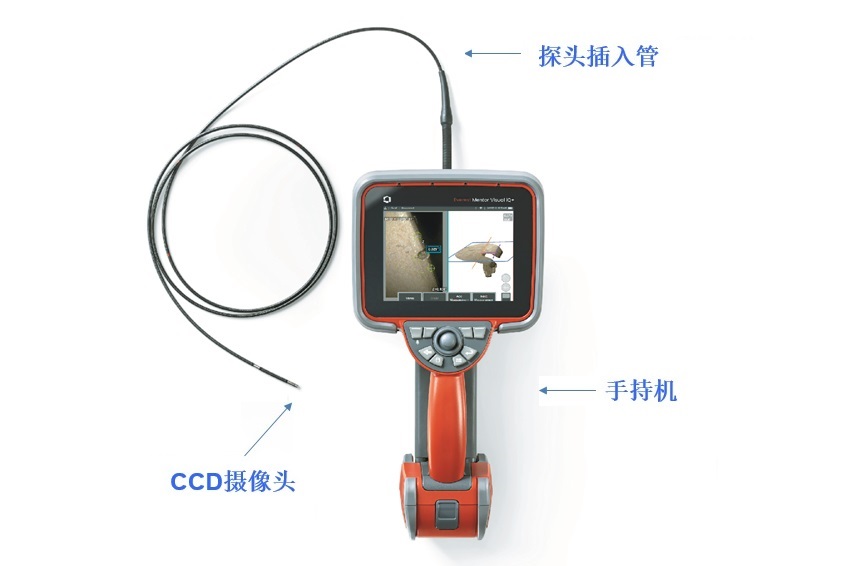

例如，韋林工業視頻內窺鏡 Everest XLG4-MViQ 系列產品，采用 SUPER HAD CCD 圖像傳感器，提供44萬原生像素?cái)?shù)量和120萬原生像素?cái)?shù)量的不同配置，在航空發動機孔探、重型燃?xì)廨啓C(jī)檢測、汽車零部件及整車質量檢查、以及承壓設備檢測等場景中都有成熟的應用，而成像清晰、色彩還原度高，一直都是各行業用戶選擇與韋林合作的重要因素。
綜上，買工業內窺鏡選擇采用 CCD 圖像傳感器還是 CMOS 圖像傳感器，其實就是關于購買成本和檢測效果的均衡考量，如果希望切實發揮內窺檢測的作用，為企業的質量和安全管理帶來更大的回饋，那么選擇采用 CCD 圖像傳感器的工業內窺鏡才是明智的選擇。
